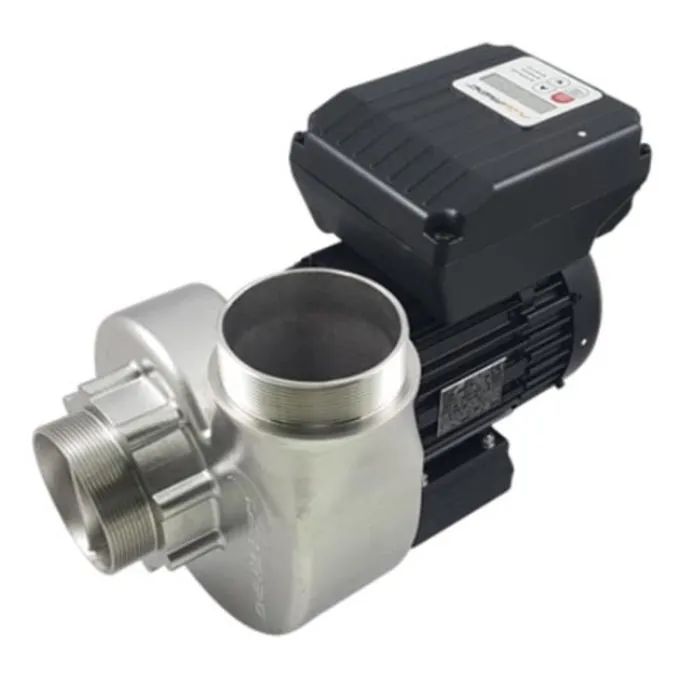

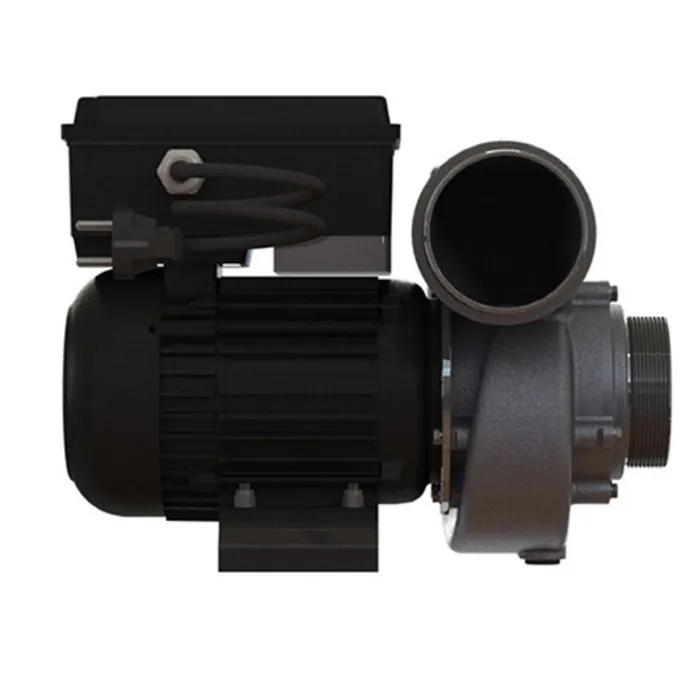

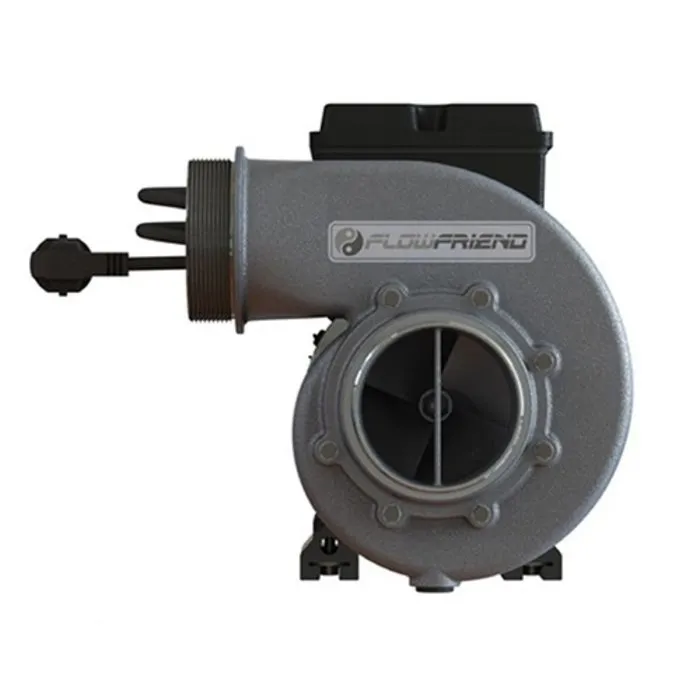

Air Aqua FlowFriend. Maximale doorstroming tegen de laagst mogelijke kosten!

Een regelbare permanent magneetmotor, speciaal ontwikkeld voor grote hoeveelheden water in het opvoerhoogtebereik tussen 0 en 5 meter met zeer hoog rendement (op een proefstand volgens NEN-EN-ISO 9906 gemeten). De pomp is ook bij lagere toerentallen zeer efficiënt.

De FlowFriend is regelbaar van 30 tot 750 Watt. Bijgevoegd zijn de pomp- en vermogens(!)karakteristieken.

Watt: 30-750
In/uitlaat: 3"/3"
Opvoerhoogte (m): 7,2
Max. m³/uur: 70

Geschikt voor:
• Meerkamersystemen
• Trommelfilters
• Papierfilters
• Endless Bandfilter
• SuperBead Filter
• Watervallen
• Moving Bed filters
• Tricklefilters

FlowFriend: Max Flow @ Min Costs

De FlowFriend is ver vooruit op het gebied van energiezuinig water verpompen. De FlowFriend voldoet nu al aan de hoogste MEI-klasse boven de 0.7. De MEI-klasse, de Minimum Efficiency Index, is gerelateerd aan het rendement van zowel de motor als de hydrauliek van de pomp en is een richtlijn, opgezet in 2012, om energiebesparing op waterpompen te verplichten.
Om de bijzonderheid van deze prestatie te benadrukken: de EU stelt vanaf juli 2014 een MEI van minimaal 0.4 verplicht.

De FlowFriend:

• extreem energiezuinig
• standaard toerenregeling
• grote flows bij lage energie-opname
• extreem stil
• een zeer efficiënte, nieuwe generatie permanent magneetmotor
• een geoptimaliseerde hydrauliek, volledig gegoten uit RVS316
• optimale afstemming op de vijver en het seizoen
• een premium-efficiency IE4 motor
• motor ontwikkeld en geproduceerd in Duitsland.
• wereldwijd inzetbaar: spanningen varierend van 100-240V/50-60 Hz

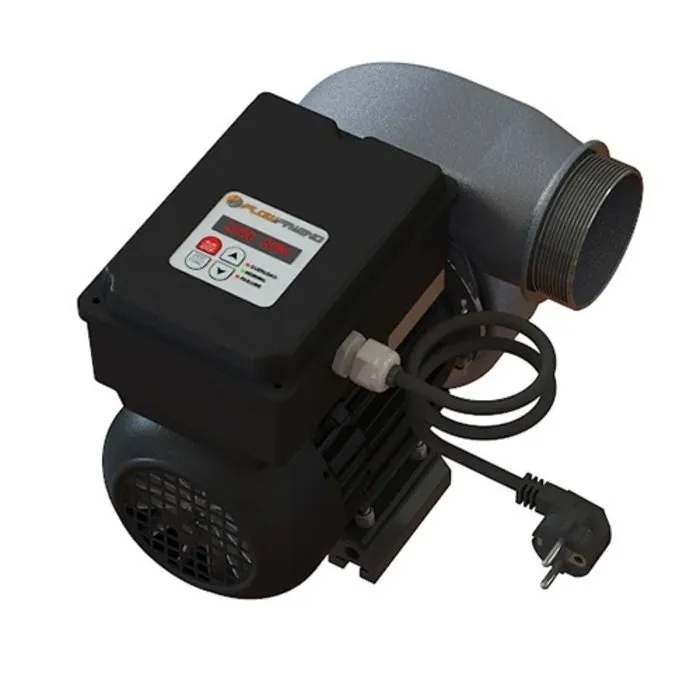

Standaard is de FlowFriend regelbaar in toerental (600-2550 rpm). Voor het regelen is een display op de pomp gebouwd, waar ook het vermogen en de urenstand af te lezen zijn.

Het grote voordeel van permanent magneet motoren t.o.v. frequentie geregelde a-synchroonmotoren is de opmerkelijk hoge efficiency bij lage toeren. Echter, ook in het hogere toerenbereik zijn ze beduidend zuiniger.

Ingenieuze hydrauliek

De hydrauliek van een pomp bestaat uit de pompwaaier en het pomphuis.
De hydrauliek bepaalt:

• voor een belangrijk deel de totale efficiency van de pomp
• de geschiktheid van de pomp voor een bepaalde toepassing

De hydrauliek van de FlowFriend is speciaal ontwikkeld voor een grote flow bij lage druk. De hydrauliek is van het zogenaamde mixed-flow type, een vorm welke ook veel gebruikt wordt bij gemalen. Zijn optimale toepassingsgebied ligt tussen de 0 en 5 meter opvoerhoogte. De hydrauliek is zo gekozen dat:

• meer druk beschikbaar is dan een propellorpomp of systeem met airlift principe, waar bij enige tegendruk in bijvoorbeeld leidingwerk nauwelijks nog water verpompt wordt
• beduidend minder energie verbruikt wordt in vergelijking met pompen met soortgelijke capaciteit. Vrijwel alle pompen met hoge flow (aantal m3/uur) hebben meer dan 10 meter druk. Deze hoge beschikbare druk is in een goed filtersysteem overbodig maar verbruikt wel extra energie

De hydrauliek van de FlowFriend is volledig van gegoten RVS316. Robuust, glad en een perfecte vorm voor minimale interne verliezen. Zo heeft de Flowfriend maar liefst een 3" (90mm) in- en uitlaat. De toegestane grootte van vuildeeltjes is ruim 15 mm.
Het hydraulisch rendement ligt, afhankelijk van het toerental, tussen de 36 en 82%.

Motor en afdichting

De FlowFriend beschikt over een zeer hoogwaardige asafdichting van Eagle Burgmann. De motor zelf is ontwikkeld en wordt geproduceerd door één van Duitslands grootste en voornaamste producenten van elektromotoren. Het rendement van de motor ligt, afhankelijk van het toerental, tussen de 88 en 94%.

Droogloper of natloper

De FlowFriend is een droog opgestelde pomp met een asafdichting (droogloper). Deze techniek is energie- en veiligheidstechnisch een superieure keuze ten opzichte van zogenaamde natlopers (waar het anker van de pomp in het water draait). Daarom wordt bij industrieële toepassingen vrijwel alleen gewerkt met pompen met een asafdichting. Omdat bij drooglopers het anker en de stator extreem dicht op elkaar geplaats worden, hebben ze veel minder energieverlies tijdens bedrijf in vergelijking met natlopers. Bij natlopers is dan ook altijd sprake van een compromis. Is de afstand tussen stator en anker erg klein, dan is het risico van beschadiging door vastzittend vuil tussen anker en stator erg groot. Wordt echter de afstand groter, dan nemen de energieverliezen van de pomp kwadratisch toe.
Als bij een natloper de statorzijde beschadigt, is direct contact tussen de kern (met spanningen boven 300V) en het water mogelijk. Bij toepassingen waar mensen het water aanraken of erin zwemmen is een natloper dan ook niet aan te bevelen.

Het resultaat

Het resultaat van de pomp laat zich het beste weergeven in de pompgrafieken. De pomp is getest op een testfaciliteit welke voldoet aan de volgende normering: NEN-EN-ISO 9906. De pomp voldoet aan de Europese richtlijn 2009/125/EC (ecodesign requirements for water pumps).

De FlowFriend is zeer geschikt voor de volgende filtersystemen:

• SuperBead Filter
• Meerkamersystemen
• Trommelfilters
• Endless Bandfilter
• Watervallen
• Moving Bed filters
• Tricklefilters

Een paar waardes op een rij:

700 rpm: 18m3/uur @ 0 meter @ 40 Watt
1100 rpm: 30m3/uur @ 0 meter @ 80 Watt
1500 rpm: 41m3/uur @ 0 meter @ 145 Watt
1900 rpm: 51m3/uur @ 0 meter @ 195 Watt

1200 rpm: 20m3/uur @ 1 meter @ 120 Watt
1400 rpm: 29m3/uur @ 1 meter @ 160 watt
1800 rpm: 42m3/uur @ 1 meter @ 260 Watt
2100 rpm: 50m3/uur @ 1 meter @ 360 Watt

1600 rpm: 20m3/uur @ 2 meter @ 230 Watt
1800 rpm: 31m3/uur @ 2 meter @ 295 watt
2000 rpm: 40m3/uur @ 2 meter @ 370 Watt
2300 rpm: 50m3/uur @ 2 meter @ 495 Watt

1900 rpm: 21m3/uur @ 3 meter @ 335 Watt
2000 rpm: 27m3/uur @ 3 meter @ 380 Watt
2200 rpm: 39m3/uur @ 3 meter @ 490 Watt
2500 rpm: 52m3/uur @ 3 meter @ 690 Watt

2200 rpm: 25m3/uur @ 4 meter @ 490 Watt
2300 rpm: 32m3/uur @ 4 meter @ 550 Watt
2400 rpm: 39m3/uur @ 4 meter @ 605 Watt
2400 rpm: 23m3/uur @ 5 meter @ 610 Watt
2500 rpm: 35m3/uur @ 5 meter @ 730 Watt
