Beschrijving

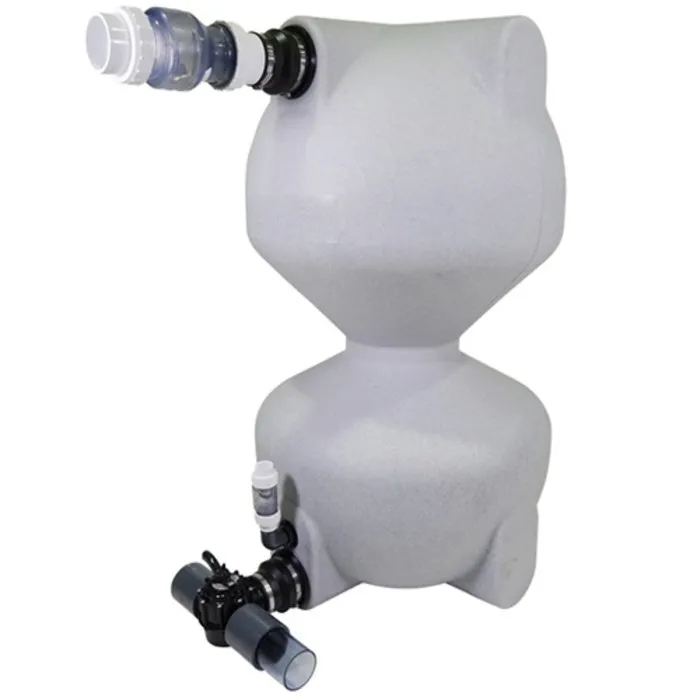

Superbead Large Wit

Het SuperBead large filtersysteem is hét originele Beadfilter: de moeder van alle andere Beadfiltersystemen.

Beadfiltratie gaat al terug in de jaren 80 waarbij Professor Ronald F. Malone uit de USA het begin maakte voor de hedendaagse Floatingbead filters; deze filters zijn bekend onder de naam BubbleBead filters.

Herkenning van de Superbead Large Filters:

De SuperBead filters zijn goed te herkennen door de zandlopervorm. Deze zandlopervorm is nodig om een zo groot mogelijke laminaire stroming te krijgen zodat het Floating Bead bed geheel stil staat. Hierbij worden de vuildeeltjes in het eerste gedeelte van het filterbed afgevangen waarna de biologische omzetting van opgeloste stoffen plaatsvindt. Een Beadfilter verwerkt een zeer hoge voerbelasting, zowel mechanisch als biologisch. Dit komt door de hoge effectiviteit en het bruikbare oppervlak op de korrels (1300 m2 per m3). Daarnaast wordt door het goede spoelproces het afgevangen vuil snel verwijderd zonder de biologische werking aan te tasten. Sterker nog: na een spoeling wordt de biologie juist weer actiever.
Vanwege de unieke vorm kent het SuperBead Large filter geen dode hoeken waar
rottingsprocessen optreden.

Vervuiling, groei en vijvers:

Een van de meest onderschatte factoren in een koivijver is vervuiling in de mate van SS (Suspended Solids). Dit zijn de kleine vervuilingen zoals voerresten, uitwerpselen, algjes en andere eventueel externe factoren die vervuiling in een vijver maken. Een hoog Suspended Solids gehalte verstoort een vis in het opnemen van zuurstof. Hoe makkelijker een vis kan ademhalen, hoe gezonder deze is. Dit beïnvloedt niet alleen de gezondheid positief maar ook de groei van de vis. Deze vaste vervuiling die omgezet gaat worden door de biologie is een grote aanslag op de beschikbare hoeveelheid zuurstof (O2) in het water. Door de vuildeeltjes snel te verwijderen voordat ze gaan oplossen of omgezet worden, blijft de waterkwaliteit in optimale staat. Een SuperBead Filter haalt aantoonbaar zeer kleine vuildeeltjes uit het water. De verwijdering van TSS (Total Suspended Solids) tijdens een eenmalige doorgang van het vijverwater door het filter is (1 micron = 0.001mm):

100 procent van alle vervuiling van 50 micron en hoger
60 procent van alle vervuiling tussen de 20 tot 50 micron.
50 procent van alle vervuiling tussen de 5 en 20 micron.

Pompen en energiebesparing:

De enige manier om de hoeveelheid TSS die verwijderd moet worden te beïnvloeden is d.m.v. de hoeveelheid water die door het filter wordt gepompt. De efficiëncy van het filter is optimaal bij de aangegeven waterhoeveelheden die per uur door het filter kunnen stromen.

Eén van de grootste voordelen van het SuperBead Large filter t.o.v. andere Beadfiltersystemen is de benodigde pompdruk. Het is bij SuperBead filters zeer goed mogelijk met lagedruk pompen te werken zoals de Red Devil. Veel andere systemen hebben veelal minimaal het dubbele aan pompvermogen nodig om netto dezelfde hoeveelheid water door het filter te verpompen.

De correcte pompcapaciteit:

Pompcapaciteit is gerelateerd aan het volume die een pomp kan leveren bij een bepaalde opvoerhoogte. Opvoerhoogte wordt normaliter opgegeven in meters of bar (1 meter opvoerhoogte komt overeen met 0,1 bar). Er is een bepaald drukverlies (opvoerhoogteverlies) over het korrelbed (de‘‘beads’’) van ongeveer 0.01 tot 0.05 bar (komt overeen met 10 tot 50 cm meter waterkolom). Vooral wanneer het filter weer teruggespoeld dient te worden neemt de weerstand over het filterbed iets toe.

Deze weerstand is afhankelijk van de (TSS) totale vervuiling van de vijver. Deze waarden, zijn waarden die in geteste situaties zijn waargenomen met de maximale belasting op het systeem. Een drukmeter achter de pomp is ook sterk aan te bevelen in elke situatie: zo is de weerstand achter de pomp te zien alsmede verandering daarin.

Maximale druk:

De filterbehuizing zelf heeft een maximum toelaatbare druk van 0,7 bar en deze druk mag niet overschreden worden. De grote meerderheid van de toegepaste pompen in vijvers bereiken zulke drukken niet (1 bar komt overeen met een 10 meter opvoerhoogte). Het is ook niet efficiënt om met zulke drukpompen te werken. Dit leidt alleen maar tot onnodig energieverbruik en –kosten.

Weerstand in leidingen:

Het tabeloverzicht geeft aanbevolen pompcapaciteiten aan in termen van maximale doorstroming (flow). Bedenk dat een pomp met weinig opvoerhoogte niet geschikt is voor langer pijpwerk of met meer weerstand in het totale systeem. De maximaal efficiente verpompte hoeveelheden water mag niet boven de 1,5 meter per seconden uit komen. Wij adviseren om alle pijpleidingen zo kort mogelijk te houden. Bij een flowsnelheid van 1,5 meter per seconde, komen de de volgende waterhoeveelheden uit:

50 mm maximaal 9 m3 per uur
63 mm maximaal 15 m3 per uur
75 mm maximaal 20 m3 per uur
90 mm maximaal 30 m3 per uur
110 mm maximaal >35 m3 per uur

Automatiseren:

Het automatiseren van de spoeling van een Beadfilter is een van de beste manieren om een goede waterkwaliteit te waarborgen. Het filter wordt dan volautomatisch periodiek gespoeld. Hierbij wordt stelselmatig en periodiek de vervuiling verwijderd.

Voordelen van een SuperBead Large Filter op een rij:

Een energiezuinige pomp volstaat (50-80% zuiniger) vanwege het ontbreken van een 6-weg ventiel. 100 Watt kost rond de 190,00 euro per jaar.

Geen externe luchtpomp nodig voor de spoeling. (in de praktijk ontstaat nogal eens waterschade aan deze externe luchtpompen)

De oppervlakte van de beads bedraagt maar liefst 1300 m2 per m3. Niet alleen als ze nieuw zijn maar juist ook na jaren.

Een SuperBead Filter is zeer compact: een oppervlakte van 80 x 80 cm is voldoende voor Koivijvers tot 50.000 liter, bij grotere vijvers kunt er natuurlijk 2 of meer gebruiken.

Laminaire stroming door het medium, vanwege de washals, en daardoor effectievere vuilverwijdering.

Door de snelle en efficiënte vuilverwijdering, ontstaat minder vuil en eveneens minder eiwit, ammoniak, nitriet, fosfaat en nitraat in de vijver.

Rustiger spoelproces voorkomt aantasting biologie bij een spoeling.

Sneller inlopen van de biologie door rustige spoeling.

Het verbruik van water tijdens een spoeling is minimaal.

Vuil direct uit het filter (water) tijdens de spoeling.

Beter zuurstofniveau in de vijver door goede vuilverwijdering.

Een SuperBead Filter verwijdert vuildeeltjes tot 5 micron (0,005 mm) voor maximale helderheid in de vijver

De filterbacteriën werken onder optimale condities en zorgen voor efficiënte afbraak van ammoniak en nitriet, zelfs in ongewoon zwaar belaste vijvers.

Zeer eenvoudig te bedienen: het reinigen van het filter bestaat uit het openen van 1 afsluiter, het filter laten leeglopen, en de afsluiter weer te sluiten.

Zeer eenvoudig te automatiseren met de optionele automatische klep: al het afgevangen vuil wordt automatisch naar het riool verwijderd.

Omdat het SuperBead Filter een volledig gesloten systeem is, is hij eenvoudig binnen te installeren: geen vocht, ongedierte of rare luchtjes

Indien u een automatische klep gebruikt, blijft bij spanningsuitval de biologie van het filter tot drie dagen in leven omdat na het spoelen het filtermateriaal niet meer in water staat.

Uitermate geschikt voor zwemvijvers en normale vijvers.

SuperBead Filters zijn geschikt voor zowel zoet als zeewater.

Het SuperBead filter is volledig uit kunstof opgebouwd en is een statisch filter: geen bewegende delen die aan slijtage onderhevig zijn.

Grote invoer 3"

Grote uitvoer 3"

Bij het SuperBead filter wordt alleen gebruik gemaakt van LDPE beads welke geschikt zijn voor de voedingmiddelenindustrie.

Het filter is zowel boven als onder het waterniveau te gebruiken.

De maximale weerstand van het totale SuperBead filter is kleiner dan 0,1 bar. (1 meter opvoerhoogte)

Afmeting:
Diameter: ca 88 cm
Hoogte: 147 cm

Meer informatie over de Super Beadfilter is te vinden in de handleiding.
Klik hier om de handleiding te downloaden.
